UPS 不斷電系統，這名詞對許多人來說並不陌生吧，在台灣停電的機率真的不高，但一發生停電時，對電腦的傷害其實是很大的，因為電腦的硬碟是不斷的在讀寫，若在讀寫的過程中停電，很容易造成資料流失，更嚴重還會造成硬碟的損壞，所以這時UPS就扮演一個非常重要的角色，它能提供你短暫的電力，讓您可以在停電時先行將作業中斷並存檔，接著以正常的方式進行關機，只要有機會用上一次，就算是值回票價了。
今天小編開箱的是「APC Back-UPS Pro 1500」，這款UPS除了主要的不斷電系統功能，還提供電流穩壓與防突波的功能，台灣雨季時經常會有午後雷陣雨或是大雷雨，此時要是剛好所在大樓遭受雷擊，這時就有可能會造成電壓突然升高而造成電器設備被高電壓衝擊損毀。
另外除了雷擊之外也有可能會發生變電站設備故障或是被雷擊而造成高壓突波的現象，高壓突波直接灌入電器設備時也會造成設備的損壞，最輕微會使設備電子元件受損無法再啟動，最嚴重還有可能會發生燒毀造成火災的發生，所以防突波也是我們使用電器時非常需要注意的一點。

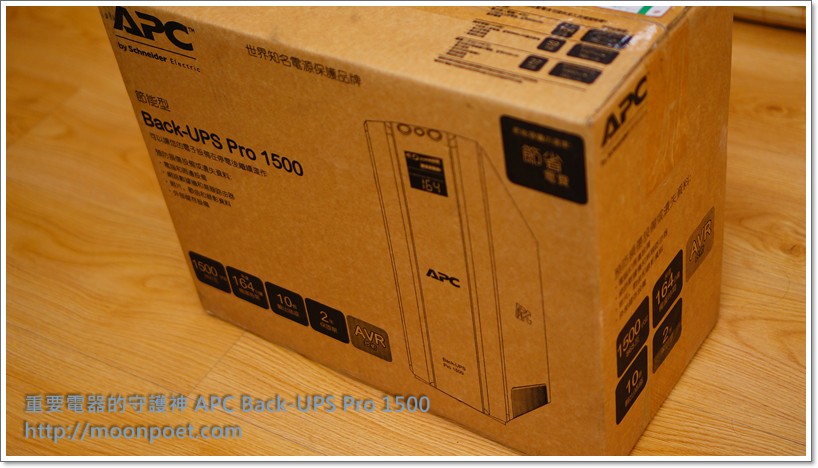

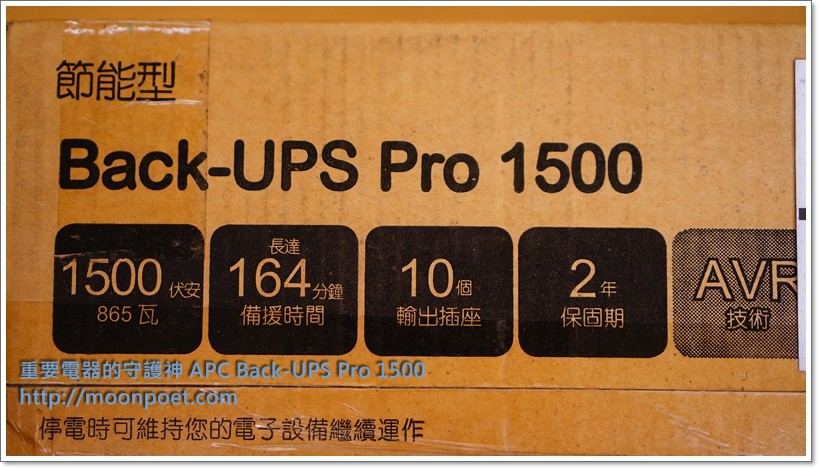

▼ 這次的主角「APC Back-UPS Pro 1500」，這一箱非常的重。
![[開箱]APC Back-UPS Pro 1500 不斷電系統 保護您珍貴的電器設備](https://i0.wp.com/moonpoet.com/wp-content/uploads/apc_1500_0002.jpg?w=600&ssl=1)

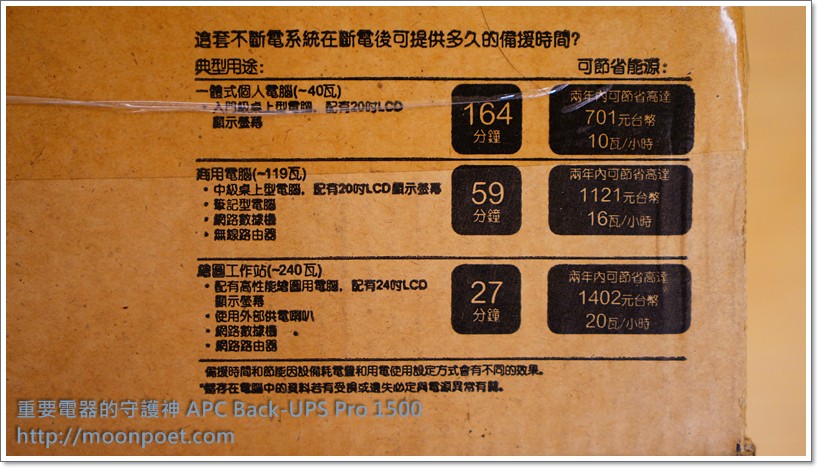

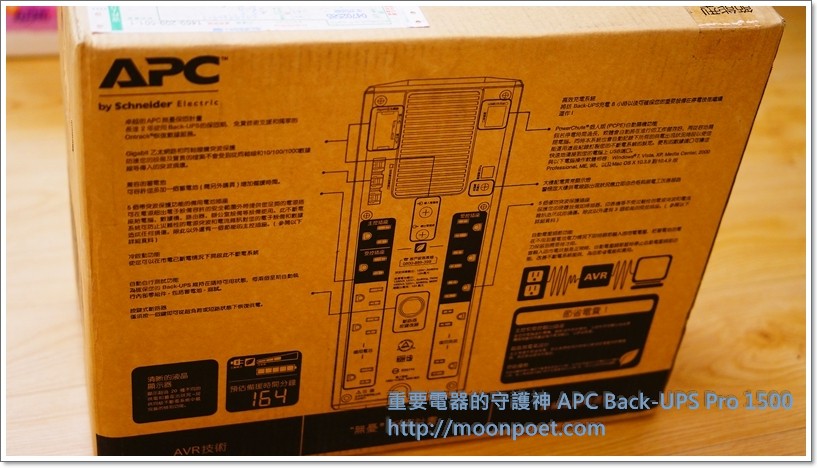

▼ 外箱的另一面有寫出UPS供應各種不同等級的電腦設備可備援的時間多寡，小編的電腦算是繪圖工作站，約可使用27分鐘。
▼ 這箱真的很重，希望快遞先生不要恨我。

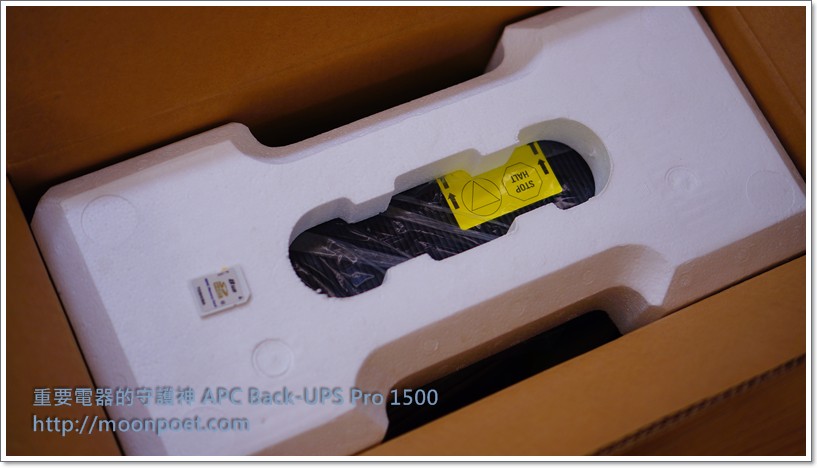

▼ 開箱囉，小編放了一張SD卡作為比例尺，可見這部UPS真的還蠻大台的。

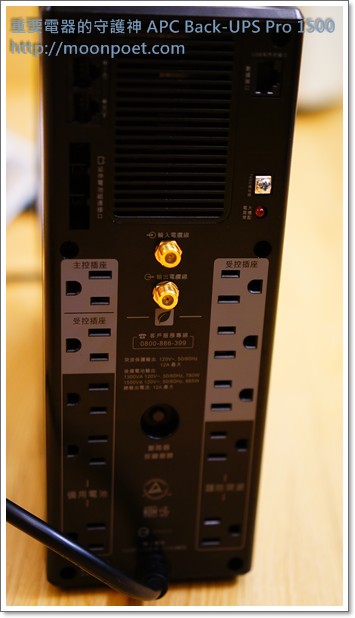

▼ Back-UPS Pro 1500 提供10個插座可供設備使用，另外還有提供網路線與同軸電纜的I/O Port，因為網路線也是一個突波電壓傳導的途徑，小編會建議將數據機的電源與網路線接上這台UPS，這樣一來在停電時還能繼續使用網路，也能用UPS過濾網路線傳導的電壓突波。

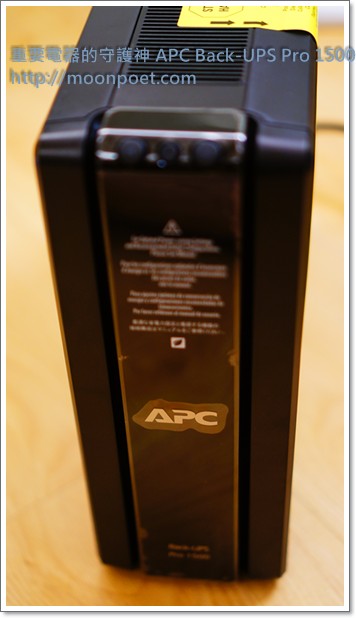

▼ 外型長的很像準系統，坦白說就像一台小型電腦的大小，而且重量不輕哦。

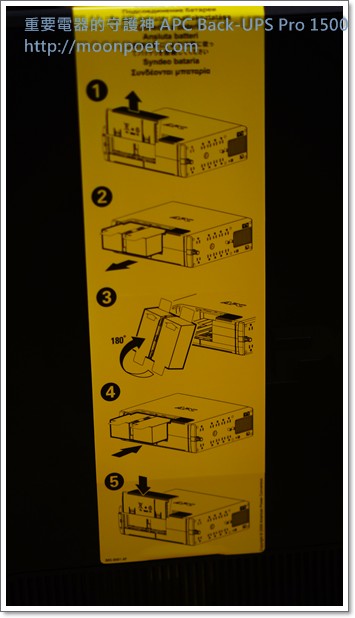

▼ 機身側邊有一個黃色封條，上面有說明電池應如何取出與安裝使用。

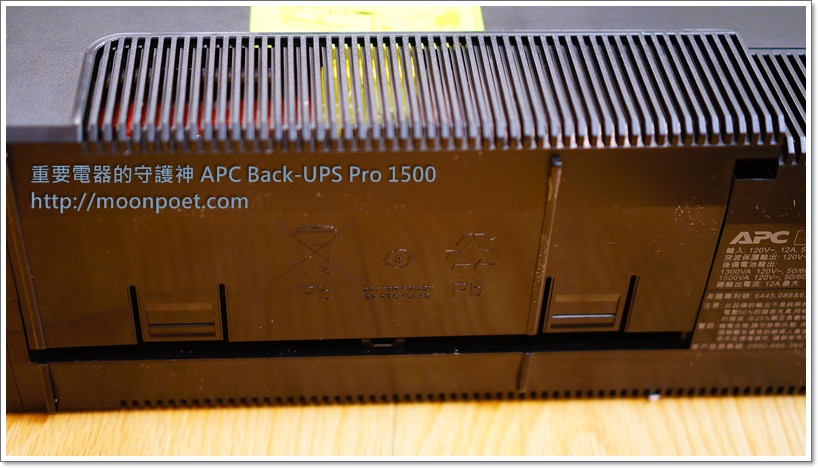

▼ 接著把機身側倒，在底部有一個散熱孔，那裡就是電池的安裝處，有看到照片中兩個卡榫嗎? 按著就能往上推起。
▼ 剛剛那張黃色封條從上延伸至電池處，這時就可以把封條撕起。

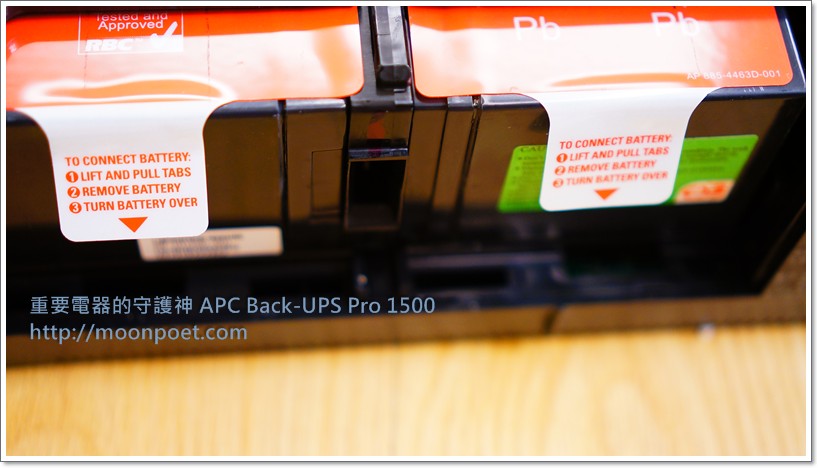

▼ 有看到那兩個箭頭標籤嗎? 請拉住這兩個標籤往後拉就能退出電池。

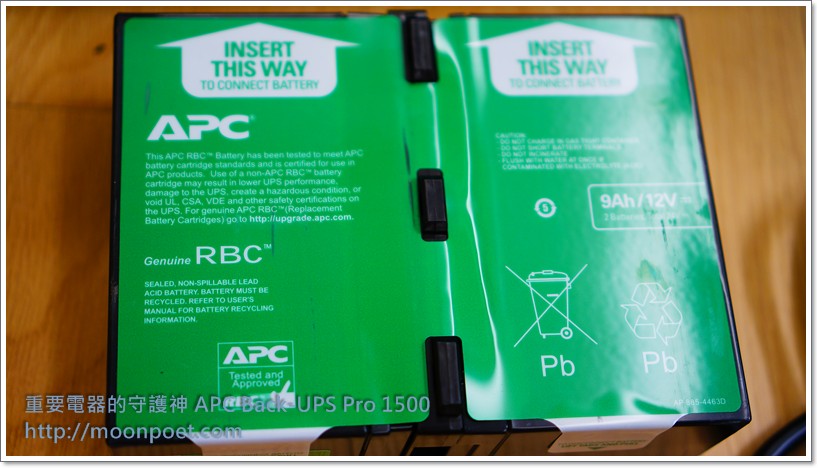

▼ 原本那面是紅色的貼紙，將它翻轉過來，另一面就是綠色的，這時會看到兩個箭頭，往剛剛的方向再插回去，就能完成安裝。

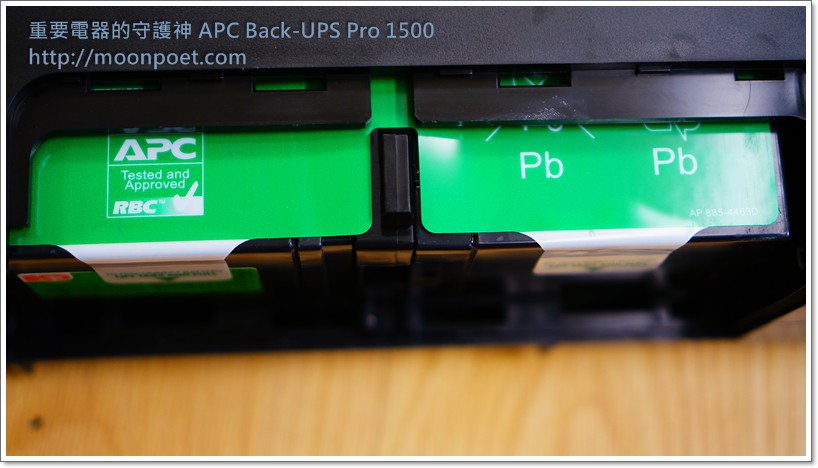

▼ 就像這樣，記得將它推進去一點，否則護蓋會蓋不上。
▼ 有看到嗎? 這是綠色上方的電池輸出插頭，所以一定要推到底才能連接妥當。
▼ 真正重的其實就是這顆鉛酸電池，它單顆是9Ah/12V，並且由兩顆所組成。
要怎麼算這顆電池的蓄電功率呢?
其實很簡單，公式是 (電池數*安培小時*伏特數)
所以算法就是 (2*9Ah*12V=216VAh)
再來UPS的轉換功率我們抓80% (216VAh*0.8=172.8WH)
也就是172.8W的耗電量可撐一個小時。

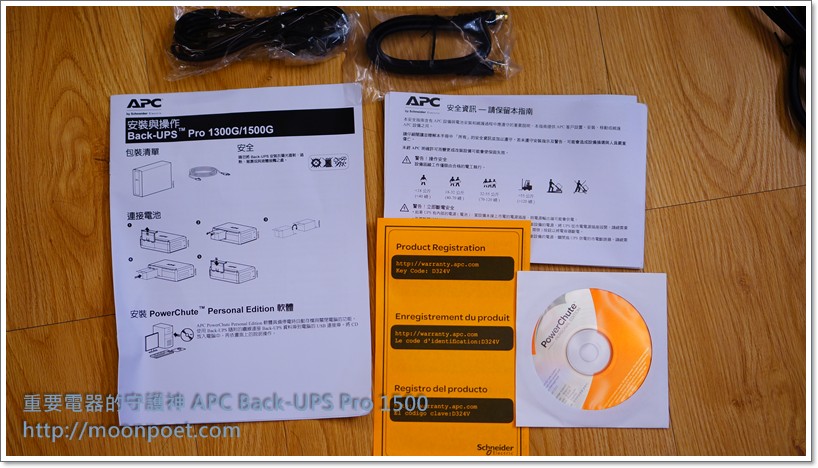

▼ 再來就是它的配件，除了說明書、軟體光碟還有兩條線材，分別為同軸電纜線與連接電腦的數據線。

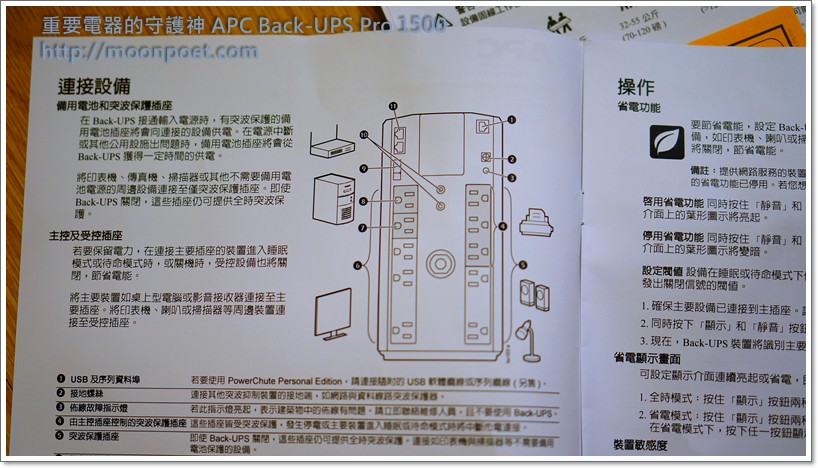

▼ 說明書將各 Port 的使用原則寫的非常清楚，左邊的主控插座主要都是用來使用一些重要設備的，而右邊的受控插座則是用來使用一些比較不重要的週邊，像是檯燈、印表機等，受控插座會在主控插座的設備休眠時自動斷電。

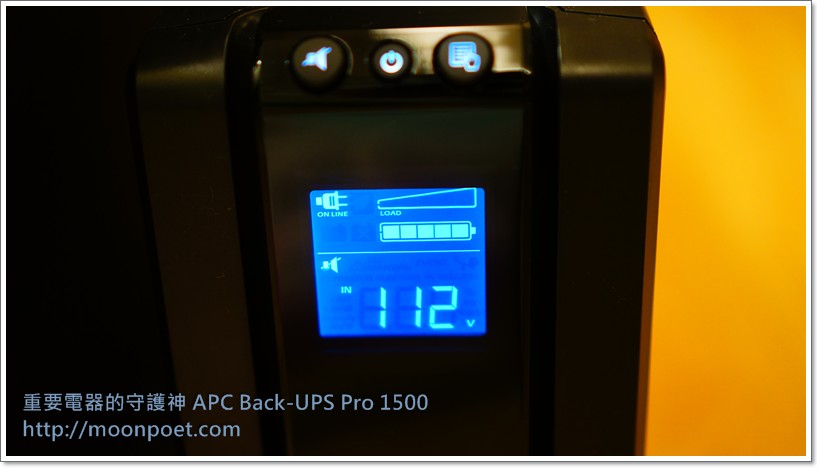

▼ 立馬上機測試囉，正面有一個冷光的顯示螢幕，正上方有三個按鈕，由左至右是靜音、電源、資訊顯示鍵，冷光螢幕左上的插頭圖示代表目前是以插座供電，右邊有兩個顯示條，上是目前UPS的負載，下則是目前電池的蓄電量，另外下方是預設的顯示資訊，目前顯示的是輸入的電壓值112v(110v 輸入)，所以能很即時的知道目前輸入的電壓狀態。

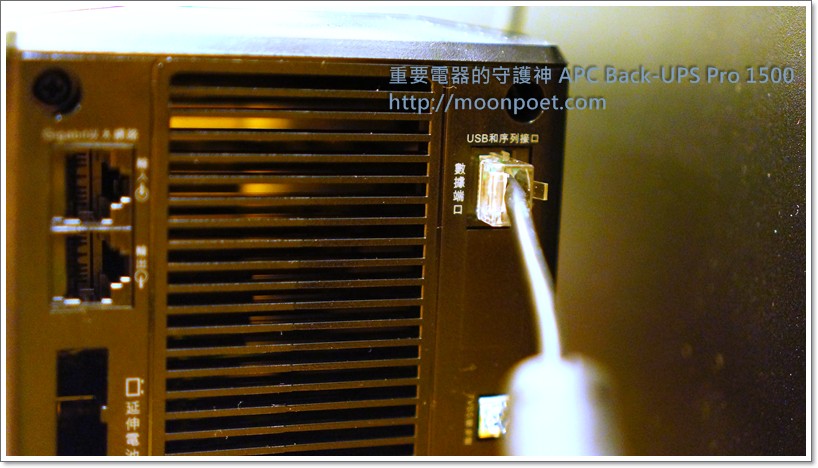

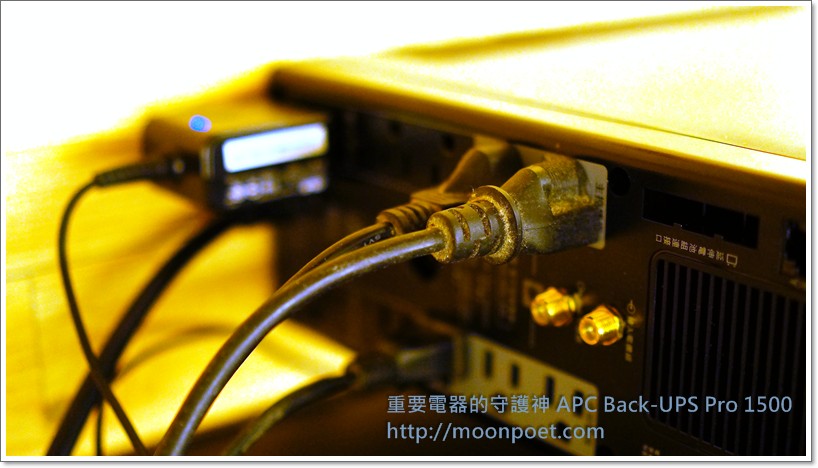

▼ 對了，在UPS的後方面板，有一個數據端口，將內附的線材電話線端接上，接著將USB端接至電腦。
▼ 主控插座我接上我的電腦主機、螢幕還有無線AP。

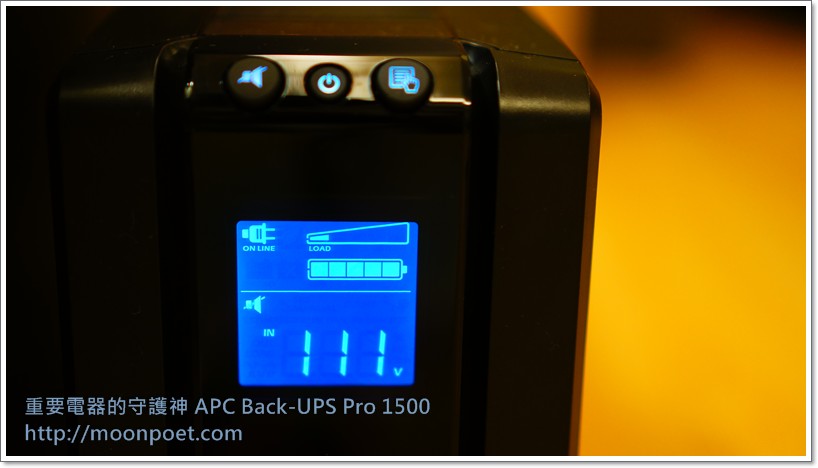

▼ 電腦、螢幕和無線AP開機後你會發現負載的顯示條上升了一格，可以藉此掌控UPS的負載，它等同是一個延長線，但延長線是不會顯示負載的，一但你在延長線上接了太多的設備，很容易會發生過載引起火災，而使用UPS就是有這個好處，你能知道目前所連接設備對於此插座的負載有多高。

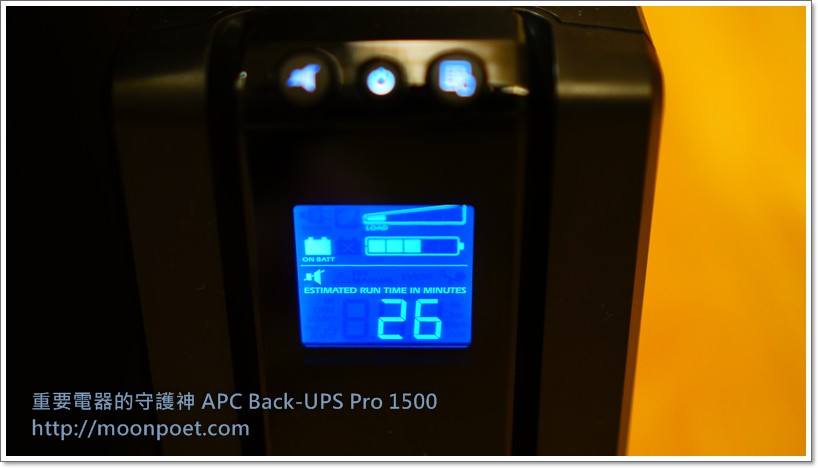

▼ 接著馬上進入實際的斷電測試，小編將UPS的電源線從插座上拔掉，這時UPS自動切換至電池模式，你能看到左上方的插頭圖示轉換成電池了，這時就代表是以電池在供電，而電池的蓄電量條也開始在下降了，另外下方的顯示資訊也從電壓值轉換成預估使用時間，在這裡還有28分鐘，會視您使用電腦的情形快速減少，所以當10分鐘內停電沒有復電就建議直接將電腦正常關機了。
▼ 電量其實掉的頗快的，所以盡早正常關機對設備才是越安全的保障，也是購買UPS的真正目的。

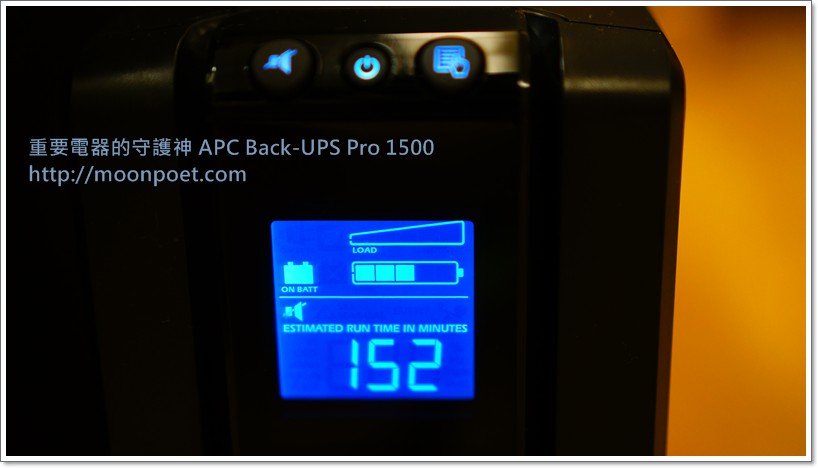

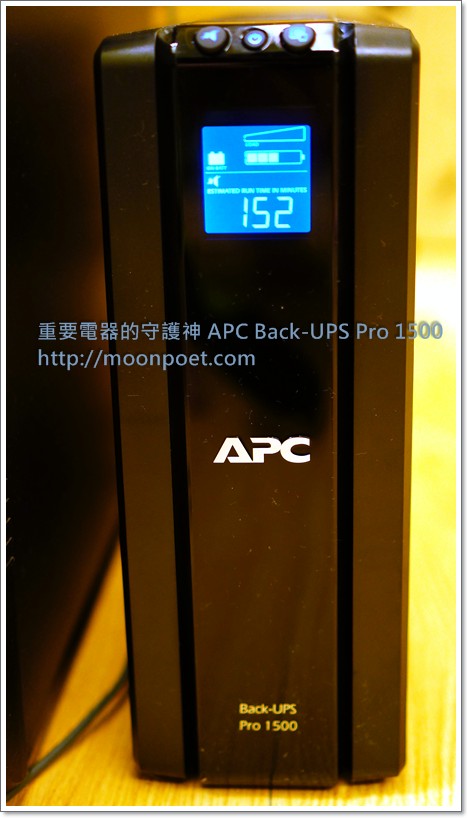

▼ 在電腦關機後，僅剩AP在運作，這時負載值已經歸零了，而預估的使用時間又增加到152分鐘，你看電腦的耗電量有多驚人了。
▼ 機身整體來說非常像電腦主機，外型我覺得非常好看，而且搭配冷光螢幕的質感非常棒。

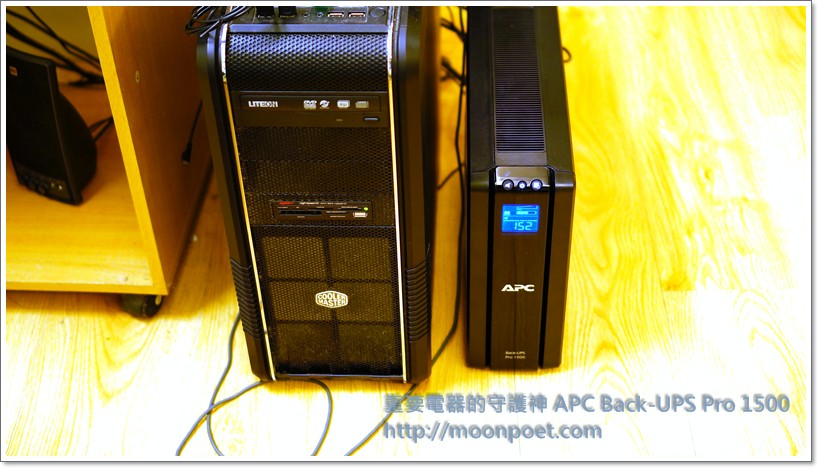

▼ 與小編的電腦機殼合拍一張，CoolMaster CM690 II 真的很龐大，Back-UPS Pro 1500 放在旁邊小鳥依人，有小電腦的Feel。

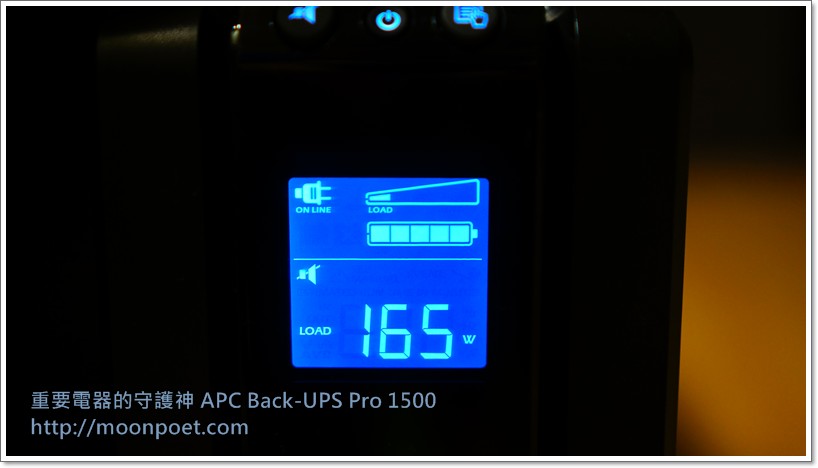

▼ 另外當我們按下右上方的資訊顯示鈕時，會切換顯示的內容，像是負載的瓦數，目前我的電腦開啟後會以165W左右運行，如果有打電動還是轉檔等等應該會更高，有這個數據也能用來交叉測試，測看看每一種設備開機、待機所耗用的瓦數，控管設備來省電。

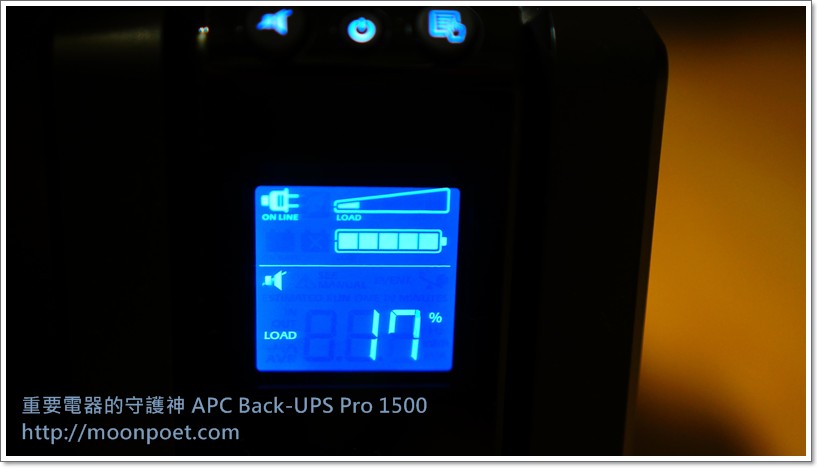

▼ 我們可以再按一下資訊顯示鈕，就能看到負載除了量條能顯示外，也能以數字百分比顯示。
« 規格篇 »
| 型號 | BR1500G-TW |
| 輸出 | |
| 輸出容量 | 1500 伏安/865 瓦 |
| 輸出電壓/ 頻率 （電線供電） | 120V，50 或 60 Hz +/- 3Hz（自動感應） |
| 輸出電壓，頻率（電池供電） | 115V +/-8%，50 或 60Hz +/-1Hz（自動感應） |
| 輸出連接 | 總計 10 個 NEMA 5-15R 插座： |
| 5 個電池備援與突波保護插座（包括 1 個主控與 1 個受控） | |
| 5 個僅突波保護插座（包括 3 個受控插座） | |
| 波形類型 | 步階近似正弦波 |
| 輸入 | |
| 輸入電壓，頻率 | 120V，50 或 60 Hz +/- 3 Hz |
| 輸入連接 | 6 英尺纜線，附 NEMA 5-15 插頭 |
| 突波保護 | |
| 交流電突波保護 | 全部插座 |
| 資料線突波保護 | 網路：10/100/1000 Base-T (Gigabit) 乙太網路同軸電纜（CATV、SATV、數據機、A/V） |
| 實體 | |
| 設備尺寸（高度 x 寬度 x 深度） | 11.9 x 4.4 x 15.0 吋（30.2 x 11.2 x 38.1 公分） |
| 設備重量 | 29.4 磅（13.4 公斤） |
| 運送尺寸（高度 x 寬度 x 深度） | 15.0 x 9.25 x 19.0 吋（38.1 x 22.9 x 48.3 公分） |
| 運送重量 | 31.9 磅（14.5 公斤） |
| 顏色 | 黑色 |
| UPC 碼 | 731304268772 |
| 電池 | |
| 電池類型 | 免保養密閉式鉛酸電池 |
| 延長執行電池組相容性 | 是 P/N：BR24BPG |
| 管理 | |
| 警報 | 視覺 (LCD) 與聲響警報 |
| 自動關機軟體 | PowerChute 個人版（透過 USB 與序列介面） |
| 安全 | |
| 認證/ 核可 | FCC Part 15 Class B、NOM、TUV、UL1778、BSMI |
BR1500G-TW 功能一覽：
- 綠色模式 申請專利中的運作模式，能夠繞過未使用且電源狀況良好的電子元件，以達到極高的運作效率，同時也不犧牲任何保護功能。
- 電池故障通知 提供對電池的早期警報錯誤分析，以進行即時的預防性維護
- 省電插座 閑置設備自動停電，以節約用電。
- 電路斷路器 從過載輕鬆恢復；無需更換溶絲。
- 變壓器模組間距 連接大體積變壓器塊插頭時，無需遮蔽其他插口。
- 可擴充架構 可取得節點和應用程式授權金鑰來擴充平台的功能，使平台升級以因應日新月異的業務需求。
- 保護電池並僅抑制突波的插口 為需要備用電池的連接設備保留電量和運轉時間，同時為不太關鍵的設備僅提供突波保護。
- 可冷啟動 在電網電源斷開時提供臨時電池電源。
- 熱插拔式電池 確保在更換電池過程中穩定、不中斷地為受護設備供電。
- 隔離電池通知 在電池無法提供備用電量時發出警告。
- 資料線突波保護 保護連接設備免受資料線上電源突波的危害。
- 自動自檢 透過定期檢測 UPS 元件確保提前偵測到潛在問題。
- 可調式電壓轉換點 透過擴大輸入電壓入口或縮小輸出電壓調整率最大化可用電池壽命。
- 可調式電壓敏感性 能夠調整 UPS 以在特定電源環境或發電機應用中獲得最佳效能。
- 聲響警報 提供電網電源和 UPS 狀況變更的通知。
- 使用者可更換的電池 可以簡單升級和更換電池。
- USB 連接性 透過 USB 連接埠提供對 UPS 的管理。
- 串列連接 透過串列埠提供對 UPS 的管理。
- 增強與調節自動電壓調節 (AVR) 修正低壓和高壓情況而不需使用電池，藉此提高應用程式的可用性。
- 智慧電池管理 透過智慧而精確的充電功能，將電池的效能、壽命及穩定性發揮到最大。
- 獲得許可的安全代理機構 確保產品經過檢測和認可，可以在此環境中與連接的負載安全地配合作業。
- 建置佈線故障指示器 此 LED 會告知使用者牆壁電路中可能存在危險的配線問題。
- 無工具電池更換 允許快速、輕鬆地更換電池。
- LCD 圖形顯示 顯示運作模式、系統參數與警示的文字和模擬圖表。
BR1500G-TW 特色與優點：
| 保護 | |
| 增強與調節自動電壓調節 (AVR) | 修正低壓和高壓情況而不需使用電池，藉此提高應用程式的可用性。 |
| 自動關機 | 這確保了在持續停電的情況下，會儲存檔案並正常關閉作業系統。 |
| 乙太網路保護 | 保護硬體免受損害 |
| 附加的防突波插口 | 「僅用於突波」插口為非資料敏感型設備〈例如掃描儀和印表機〉提供保護，而無需減少單元的可用電源或電池容量。這有助於為最需要電源的設備〈如電腦和監視器〉最大化電池電量。 |
| 場地佈線故障指示器 | 在發生類似不正確的接地（可能導致雷擊或使 UPS 無法完全抑制突波）等佈線問題時立即通知您。（僅限 120V 單元） |
| 可用性 | |
| 自動自檢 | 每兩週檢測一次所有內接的元件（包括電池），從而確保您在需要時可以立即使用。 |
| 智慧電池管理 | 透過智慧而精確的充電功能，將電池的效能、壽命及穩定性發揮到最大。 |
| 聲響警報 | 預應式通知您有關 UPS 變更與電網功率狀況。 |
| 易於過載恢復 | 按鈕斷路器（非標準的保險絲斷路器）不再需要返廠維修。 |
| 可調式電壓敏感性 | 能夠調整 UPS 以在特定電源環境或發電機應用中獲得最佳效能。 |
| 可調式電壓轉換點 | 透過擴大輸入電壓入口或縮小輸出電壓調整率最大化可用電池壽命。 |
| 方便 | |
| LCD 圖形顯示 | 顯示運作模式、系統參數與警示的文字和模擬圖表。 |
| 冷啟動 | 您可以在沒有任何輸入電源的情況下為單元供電。這樣在市電斷開時，會提供暫存的緊急電池電源。 |
| 使用者可更換的電池 | 透過親自交換電池，節省了時間和金錢。無需將單元傳送到廠家服務中心。 |
| 熱插拔電池 | 您可以在不關閉設備電源的情況下更換電池。 |
« 軟體篇 »

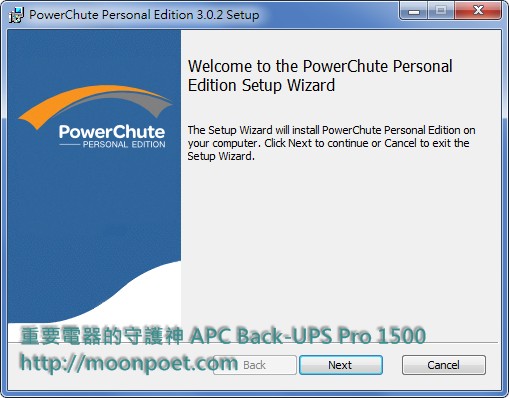

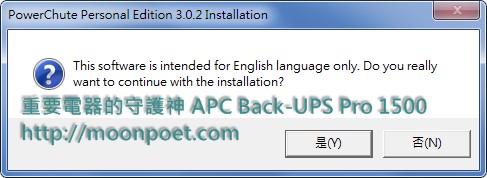

▼ 放入光碟我們能安裝 APC 的UPS管理軟體個人版「PowerChute」，但令人納悶的是，官方下載頁明明寫多國語系而且包含台灣，但安裝時卻只能安裝英文語系，這點APC應該要再改善一下，畢竟台灣市場要打通，軟體的整合性也是非常重要的一環，若有在地化的加持，應該可以增加不少支持的使用者。

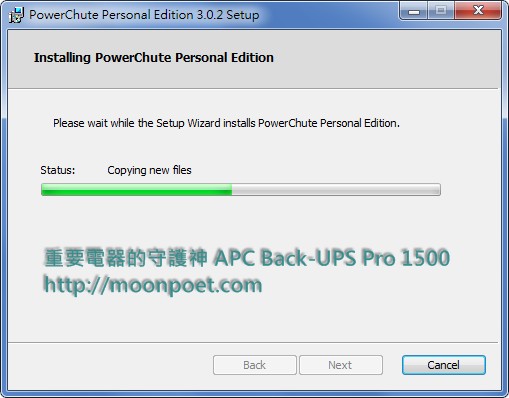

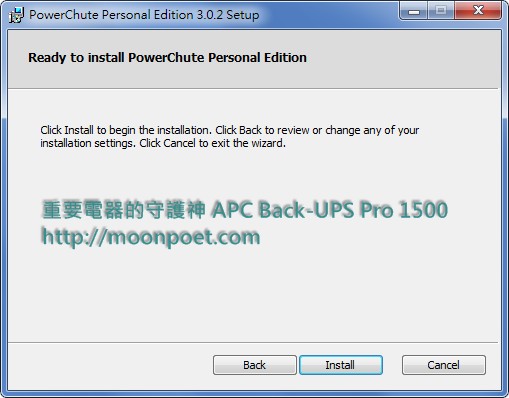

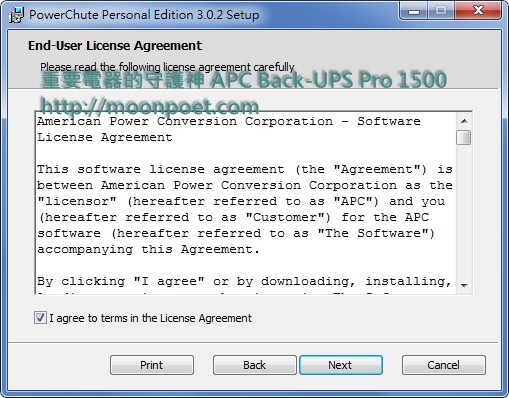

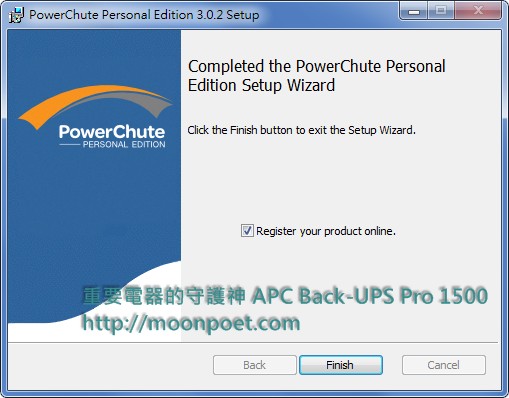

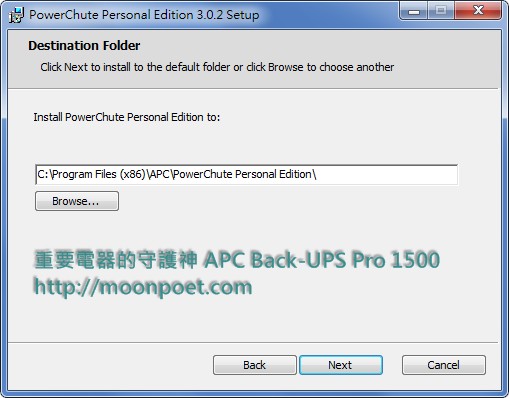

▼ 安裝流程與一般軟體無太大差異，以下請自行參考。
▼ 安裝完成後會在右下角的狀態列中顯示「PowerChute」的icon，點兩下就能叫出軟體介面。

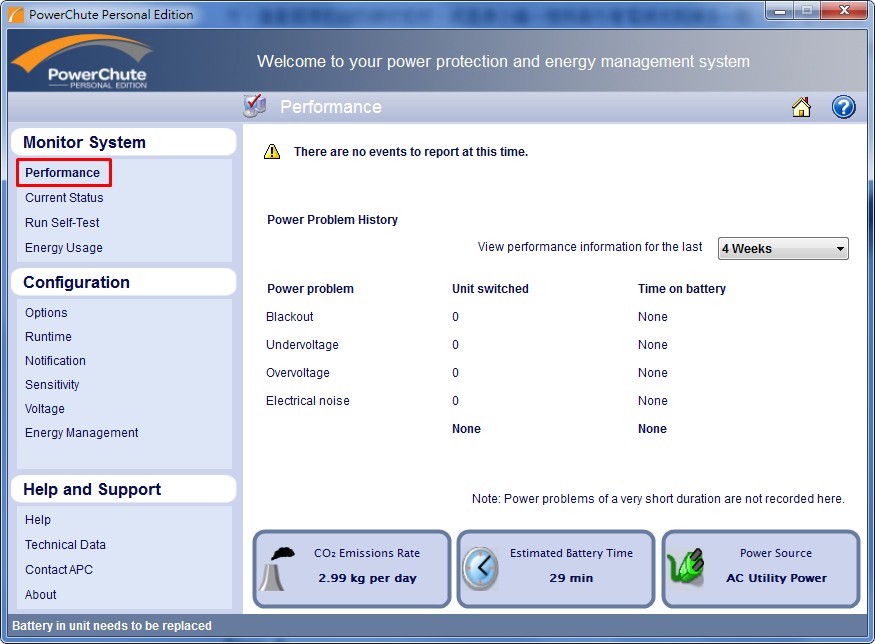

▼ 當我們將數據線接至自已的電腦上時，透過軟體就能看到我們目前UPS運作的情形，像是 Performance 中能顯示停電、電壓過載、不足等，都能完整的被呈現。

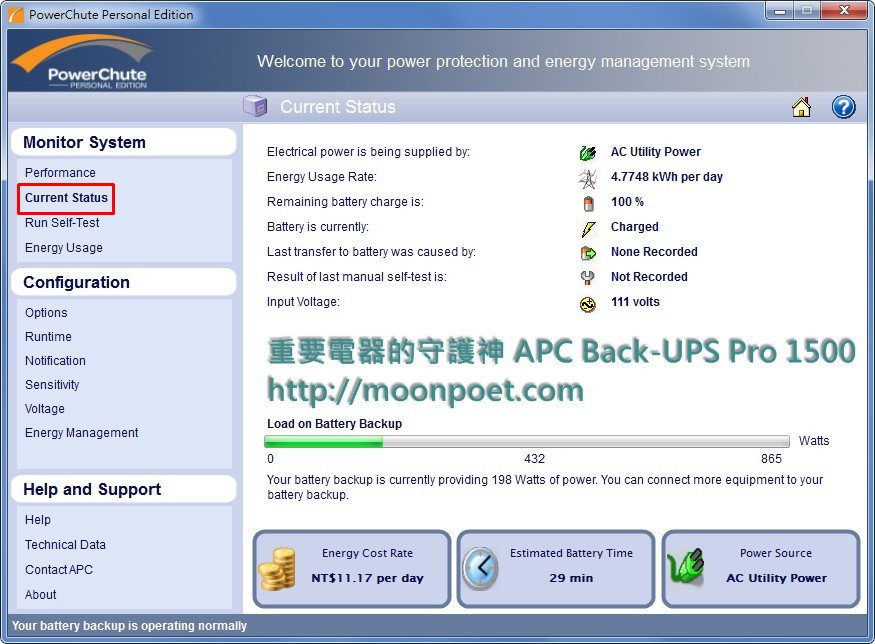

▼ Current Status 現況中能顯示我們目前UPS的所有狀態，包含每日使用的千瓦數、電池蓄電量、輸入電壓值等。
▼ Run Self-Test 能協助我們做電池檢測，確保電池的狀態是正常的，「PowerChute」會自動在兩週的週期中自動檢測。

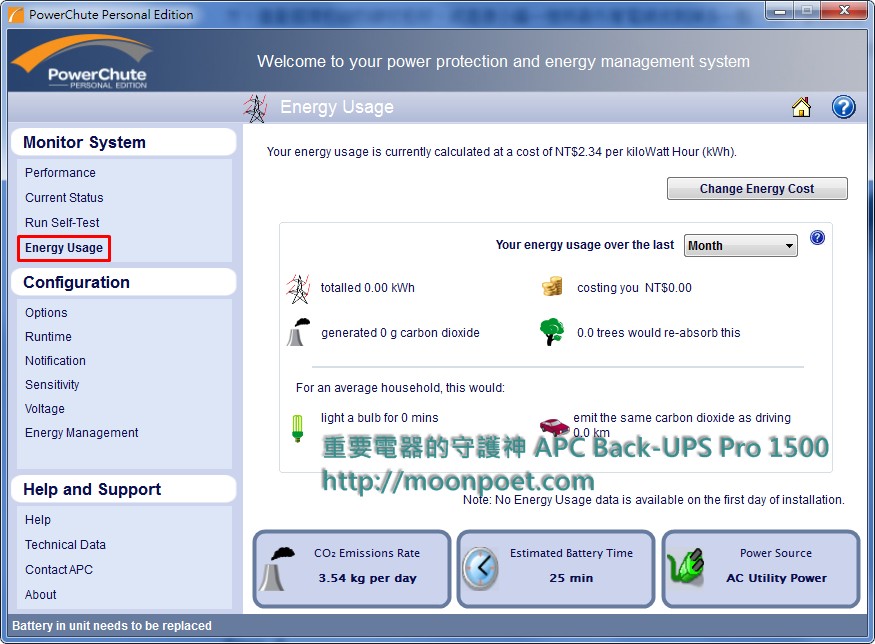

▼ Energy Usage 紀錄我們能源使用情形的資訊，這裡會顯示我們在週期裡用了幾千瓦小時、電費、CO2排放量等，確保我們節能減碳是否確實。

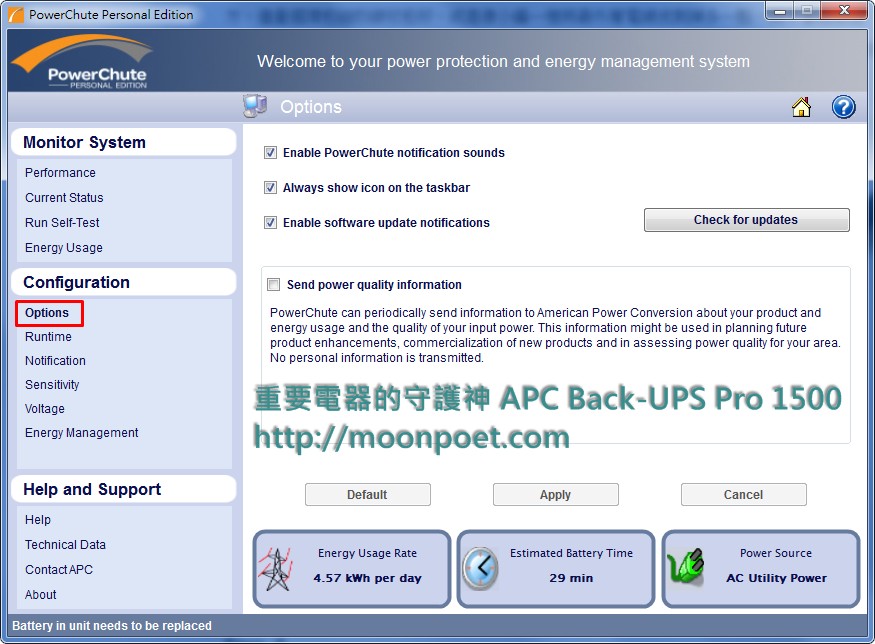

▼ Options 可設定各種通知音效、狀態列圖示是否顯示與是否開啟軟體更新的通知。

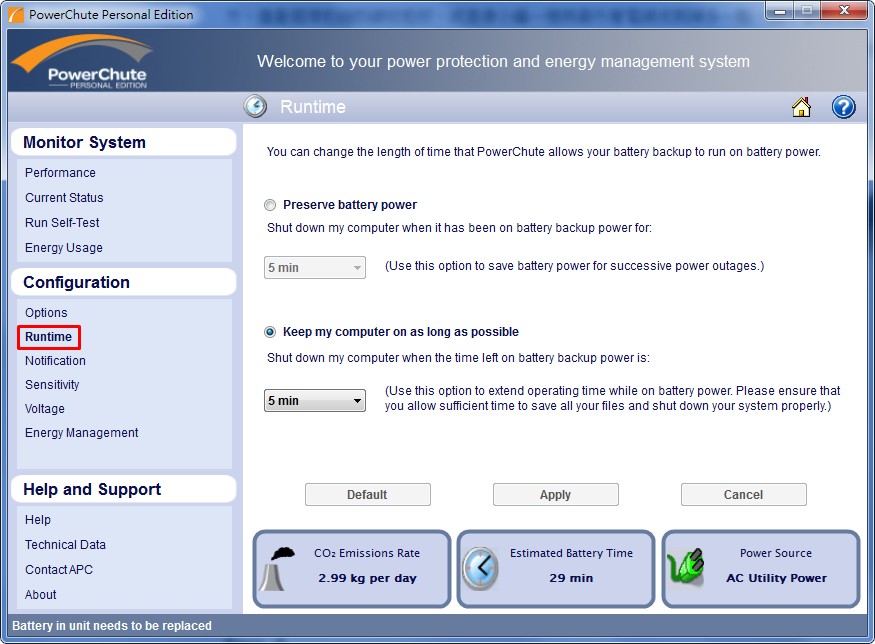

▼ Runtime 是用來設定停電後，能選擇運作1～5分鐘後關閉電腦，或當電池只剩下5～8分鐘運作時間再進行關閉。

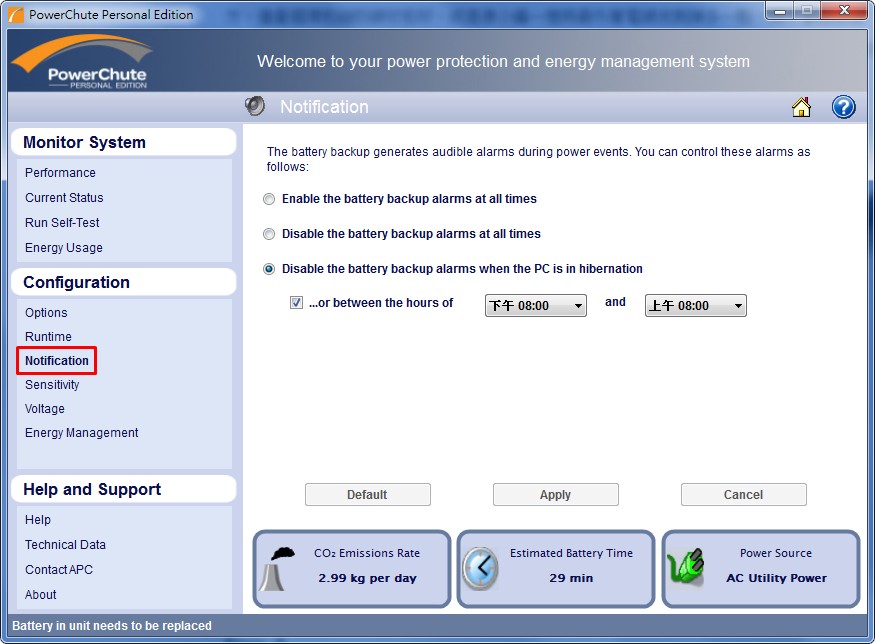

▼ Notification 可透過電腦設定UPS上的嗶聲警示音開啟或關閉，還可以選擇在指定時間關閉，像是睡覺時間不要警示。

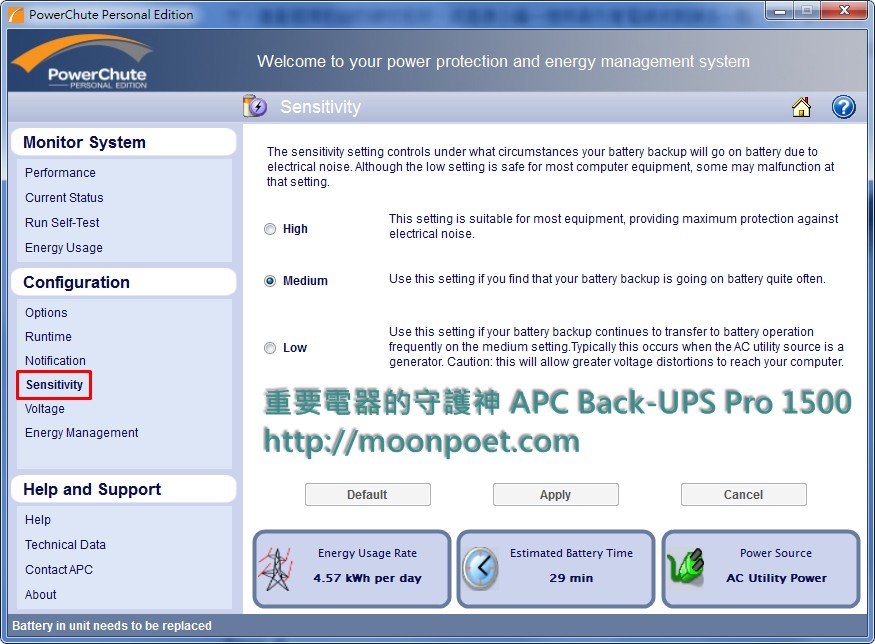

▼ Sensitivity 是設定電力不穩時的偵測敏感度，在UPS發現電壓不穩時會自動切換由電池進行供電，避免設備長時間使用不穩定的電流運作，減短其使用壽命。

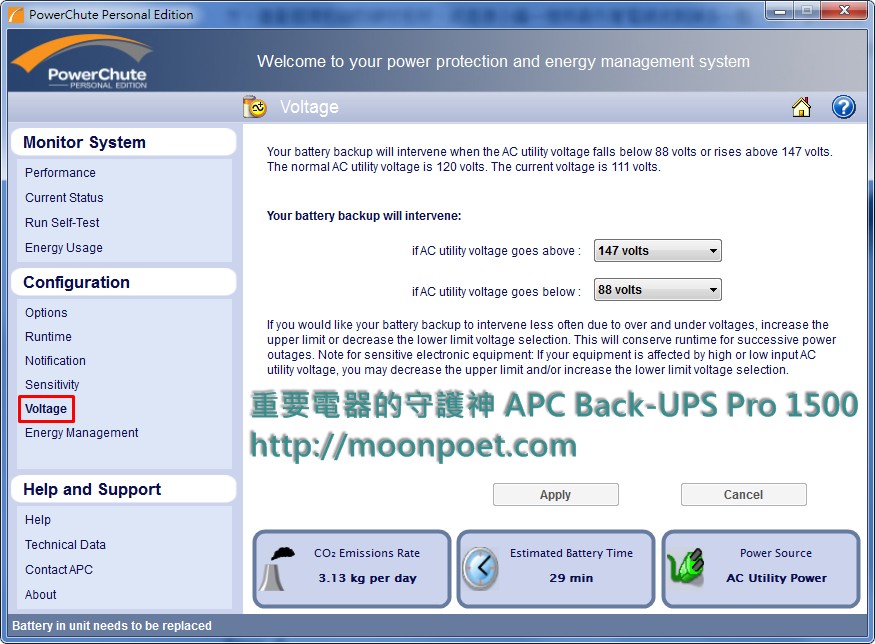

▼ Voltage 則是設定AVR(穩壓器) 的作動範圍，上為最高電壓，下則為最低電壓。
▼ Energy Management 則是設定主控插座影響受控插座的設定，此功能預設是隱藏的，需勾選右上方的Enable開啟選項。

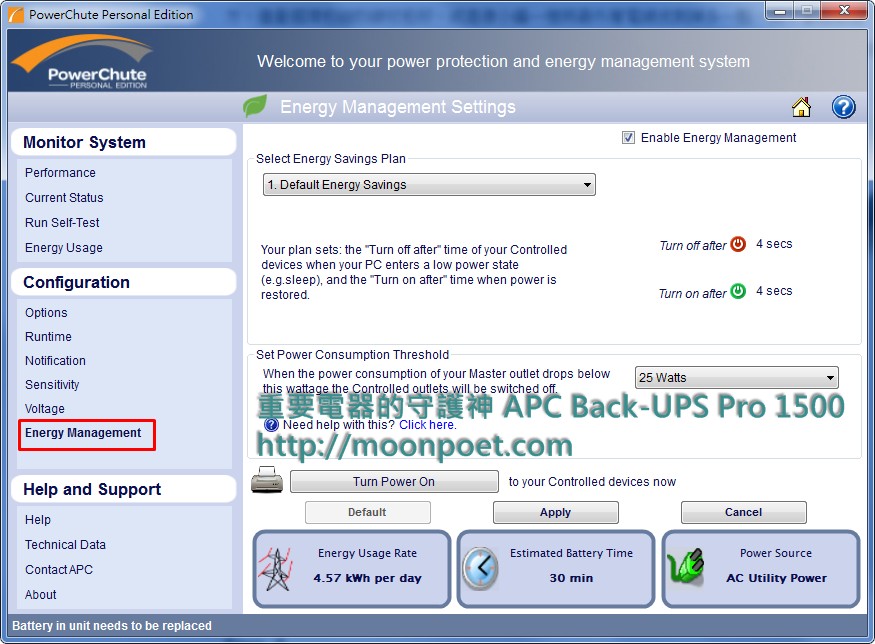

▼ 進入設定頁中，可自行調整主控插座跟受控插座連動的延遲時間，Power Consumption Threshold 則是因為電腦關機後仍會使用微量電流待機，所以在這裡能設定最高瓦數的範圍，來判定主控插座的設備是屬於關機的狀態。
心得：
其實UPS對一般電腦用戶來說都比較不會主動去購買，包含小編也是，但其實真正去了解這台UPS的功能與特色後，也認為購置一部具備AVR的UPS來說也算是一種保險概念，沒人知道哪一天會發生停電、雷擊或是突波的情形，而且有這部UPS來協助我們進行電源管理，讓UPS有效分配各設備電力的使用，也能省下一筆不少的電費。
